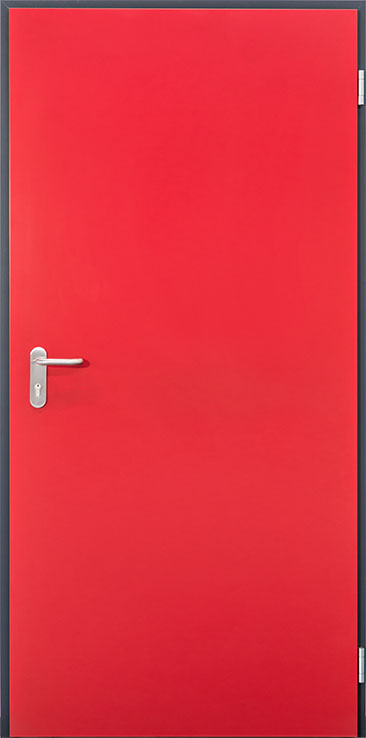

DRZWI STALOWE BEZ ODPORNOŚCI OGNIOWEJ DFM DS00

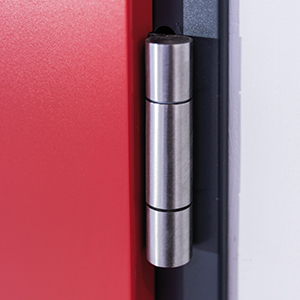

Stalowe drzwi i klapy ogólnego stosowania typu DFM DS, wytwarzane są jako przylgowe z grubą przylgą i tłoczone z dwóch blach stalowych o gr. 0,75 mm. Mogą być wykonywane jako jedno- i dwuskrzydłowe. Wypełnienie niespotykanie lekkich i wytrzymałych skrzydeł stanowi wełna mineralna o gęstości 120 kg/m3. Skrzydła drzwiowe do wysokości drzwi 2500 mm zawieszone są na dwóch zawiasach ze stali nierdzewnej (AISI 304 wg normy EN 1.4301) w ościeżnicy wykonanej z tłoczonych profili aluminiowych. Całkowita grubość skrzydła wynosi 65 mm, a ciężar 1m2 skrzydeł wynosi 25,5 kg.
Zmniejszona w stosunku do tradycyjnych konstrukcji masa skrzydła korzystnie wpływa na zmniejszenie sił operacyjnych oddziałujących na konstrukcję, a co za tym idzie zwiększa ich trwałość funkcjonalną.
Pozwala zminimalizować obciążenia mechaniczne wywierane na zawiasy, zamki oraz samozamykacze i inne akcesoria.
OŚCIEŻNICE
Drzwi stalowe DFM DS wyposażane są standardowo w ościeżnice aluminiowe, wykonane z tłoczonych profili aluminiowych.
To rewolucyjne rozwiązanie zwiększa estetykę i jakość wykonania montażu ościeżnic we wszystkich typach konstrukcji ścian.
Drzwi w wersji podstawowej wyposażone są w ościeżnicę aluminiową kątową. Opcjonalnie dostępne są ościeżnice: blokowa lub obejmująca.
Największą zaletą takiej konstrukcji ościeżnic w połączeniu ze skrzydłem przylgowym z grubą przylgą jest znaczna minimalizacja szerokości otworu w murze wymaganej do montażu drzwi!
Ponadto ościeżnice aluminiowe w przeciwieństwie do tradycyjnych ościeżnic stalowych nie niosą ze sobą ryzyka korozji przy montażu jako zewnętrzne i w pomieszczeniach tzw. „mokrych”. Ościeżnice aluminiowe charakteryzują się także nadzwyczajną estetyką wykonania, ze względu na idealne spasowanie połączeń kątowych bez konieczności ich spawania.
W wersja standardowej ościeżnice są malowane proszkowo na wybrany kolor z palety RAL. Na specjalne zamówienie ościeżnice mogą być także dostarczone w wersji anodowanej.
WYMIARY
drzwi 1-skrzydłowe: – szerokość: do 1186 mm – wysokość: do 2468 mm drzwi 2-skrzydłowe: – szerokość: do 2491 mm – wysokość: do 2468 mmWymiary maksymalne liczone w świetle ościeżnicy dla drzwi typu DFM DS00 wynoszą odpowiednio:
WYKOŃCZENIE
Drzwi typu DFM DS są standardowo malowane proszkowo na dowolny kolor z palety RAL.
Na specjalne zamówienie ościeznice aluminiowe dostepne są w wykończeniu anodowanym.
TRWAŁOŚĆ I WYTRZYMAŁOŚĆ MECHANICZNA
Skrzydła drzwiowe w wersji podstawowej spełniają wymagania:
klasy 3 lub 4 wytrzymałości mechanicznej wg normy EN 1192
kategoria C5 lub klasa 6
trwałości mechanicznej wg norm EN 12400; EN 16034
200.000 cykli otwarcia i zamknięcia
DYMOSZCZELNOŚĆ
Drzwi stalowe przeciwpożarowe typu DFM DS w wariancie jedno- i dwuskrzydłowym z uszczelnieniem progu w postaci automatycznej listwy opadającej spełniają kryteria klasy dymoszczelności S200 oraz Sa
WYPOSAŻENIE W WERSJI PODSTAWOWEJ

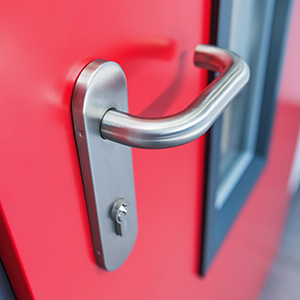

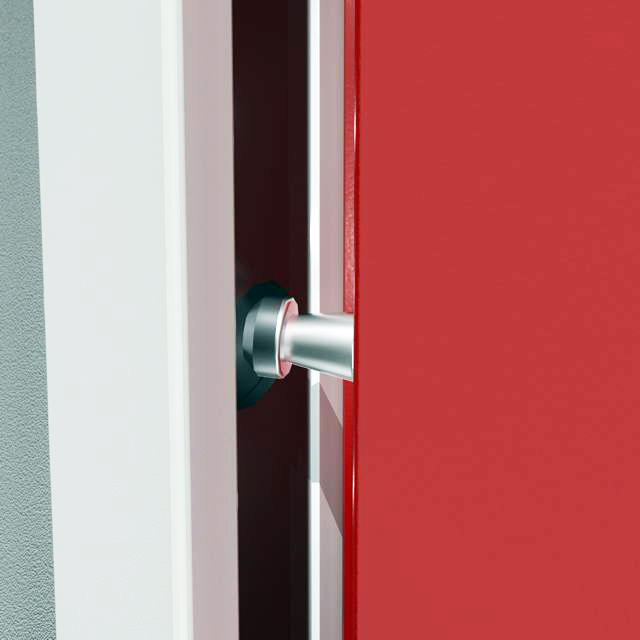

– zamek zapadkowo-zasuwkowy, – komplet klamek ze stali nierdzewnej typu U-form na szyldzie, – wkładka cylindryczna z kompletem 3 kluczy, – 2 zawiasy ze stali nierdzewnej, – 2 kołki antywyważeniowe, – uszczelka gumowa i uszczelka pęczniejąca.
IZOLACYJNOŚĆ AKUSTYCZNA
Drzwi stalowe przeciwpożarowe typu DFM DS w wariancie jedno- i dwuskrzydłowym z uszczelnieniem progu w postaci automatycznej listwy opadającej mogą spełniać kryteria izolacyjności akustycznej w zakresie od 32dB do nawet 42dB
WYPOSAŻENIE DODATKOWE
MONTAŻ
Drzwi DFM DS charakteryzują się innowacyjnym system montażu lekkiej i jednocześnie bardzo sztywnej ościeżnicy aluminiowej.
W przeciwieństwie do tradycyjnych stalowych ościeżnic, oferowane ościeżnice aluminiowe nie są elementem nośnym.
Kotwy mocujące umiejscowione są w punktach montażu zawiasów. Kotwa osadzona w konstrukcji ściany, poprzez dodatkową blachę montażową, ukrytą pod ościeżnicą, przejmuje całe obciążenie wywierane przez skrzydło drzwiowe.
Zaletą takiej techniki montażu jest eliminacja naprężeń i odkształceń występujących w typowych ościeżnicach stalowych.
